Jaký průřez vodiče na zásuvky a světla?
Vybíráte kabel pro novou zásuvku, světlo nebo celou rekonstrukci elektroinstalace? Průřez vodiče není věc názoru ani úspory – určuje ho technická norma ČSN 33 2130 (Elektrické instalace nízkého napětí – Vnitřní elektrické rozvody). Ta předepisuje, jaký průřez a jaké jištění patří ke každému typu obvodu v bytě či domě. V tomto článku ji převedeme do řeči, které rozumí každý.
Proč na průřezu záleží
Každý vodič se při průchodu proudu zahřívá. Čím menší průřez a čím větší proud, tím více tepla vzniká. Jistič chrání právě vedení – proto musí průřez vodiče a hodnota jističe vždy odpovídat sobě navzájem. Poddimenzovaný kabel se přehřívá, stárne a v krajním případě může způsobit požár. Předimenzovaný kabel ničemu nevadí, jen zbytečně stojí peníze.
Základní pravidlo pro domácnost
Pro běžnou domovní instalaci s měděnými vodiči platí dvě čísla, která si zapamatujete snadno:

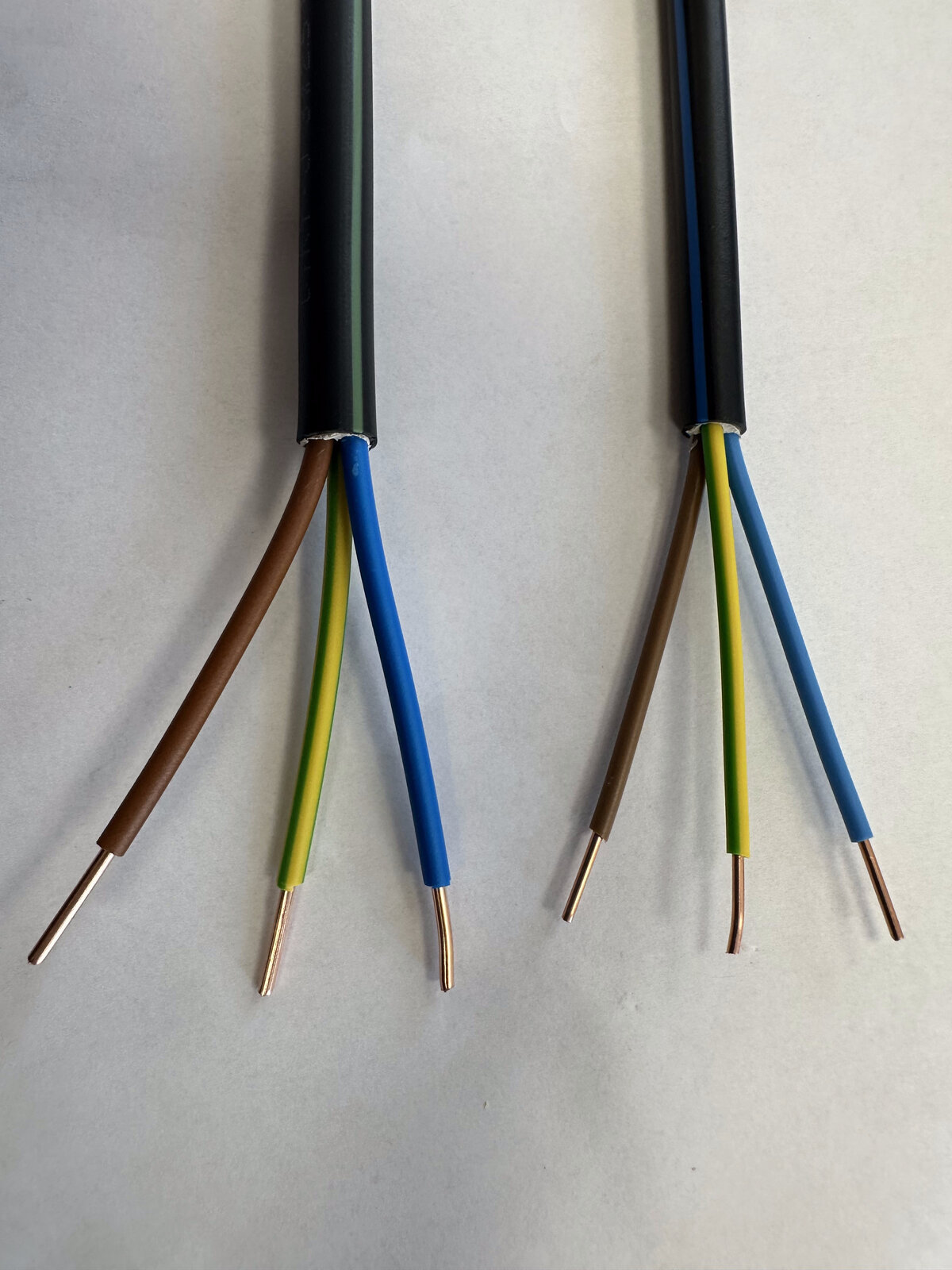

- Zásuvky = 2,5 mm² – zásuvkové obvody se zapojují kabelem CYKY-J 3×2,5 a jistí jističem 16 A. Na jeden obvod smí být připojeno nejvýše 10 zásuvkových vývodů (dvojzásuvka se počítá jako jeden vývod).
- Světla = 1,5 mm² – světelné obvody se zapojují kabelem CYKY-J 3×1,5 a jistí jističem 10 A.
Přehledná tabulka obvodů v bytě

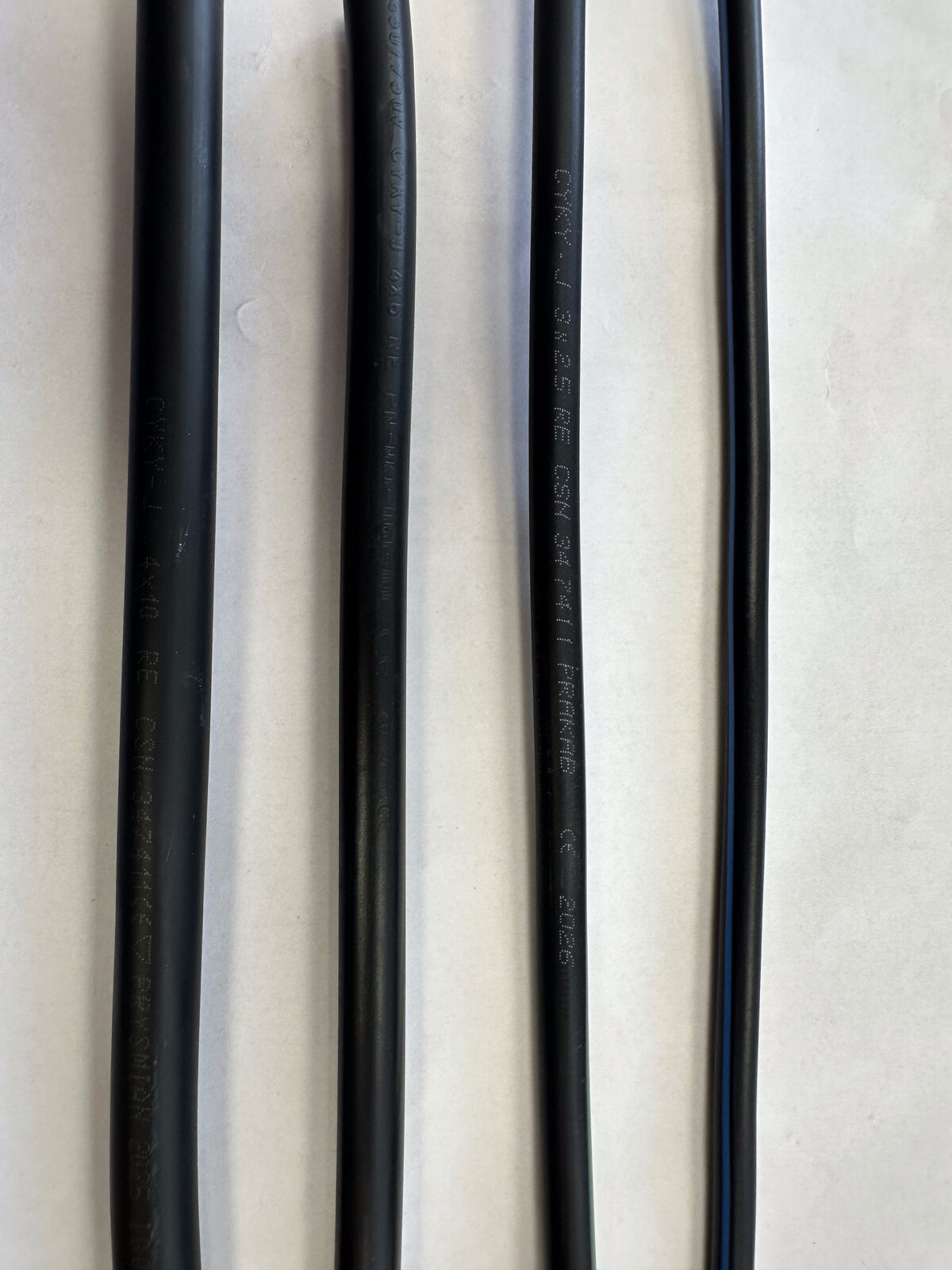

| Obvod | Průřez (Cu) | Typický kabel | Jištění |
|---|---|---|---|
| Světelný obvod | 1,5 mm² | CYKY-J 3×1,5 | 10 A |
| Zásuvkový obvod | 2,5 mm² | CYKY-J 3×2,5 | 16 A |
| Pračka, myčka, sušička (samostatný obvod) | 2,5 mm² | CYKY-J 3×2,5 | 16 A |
| Bojler | 2,5 mm² | CYKY-J 3×2,5 | 16 A |
| Elektrický sporák / varná deska (3f) | 2,5 mm² | CYKY-J 5×2,5 | 3×16 A |
| Přívod do bytu | min. 6 mm² | CYKY-J 5×6 | dle stupně elektrizace |
| Přívod do domu (hlavní domovní vedení) | min. 10 mm² | CYKY-J 4×10 | dle rezervovaného příkonu |
Hodnoty platí pro měděné vodiče a běžné délky vedení v bytě. U velmi dlouhých tras je potřeba průřez přepočítat kvůli úbytku napětí.
Přívod do bytu a domu: co říkají distributoři
Samostatnou kapitolou je hlavní přívod – tedy vedení od elektroměru do bytové či domovní rozvodnice. Zde kromě normy platí i připojovací podmínky distributorů elektřiny (ČEZ Distribuce, EG.D, PREdistribuce):
- Byt lze připojit vodičem o průřezu nejméně 6 mm² mědi.
- Rodinný dům vyžaduje hlavní domovní vedení o průřezu nejméně 10 mm² mědi.
Konkrétní dimenzování se odvíjí od rezervovaného příkonu a hlavního jističe – u třífázového jističe 3×25 A, dnes běžného standardu (např. kvůli tepelnému čerpadlu nebo nabíjení elektromobilu), už je průřez 10 mm² nutným základem.
Na co si dát pozor
- Jistič vždy odpovídá průřezu, ne spotřebiči. Nikdy nenahrazujte „vyhazující" jistič 10 A silnějším 16 A na vedení 1,5 mm² – jistič pak nechrání kabel.
- Dlouhé trasy (dílna na konci zahrady, garáž) – kvůli úbytku napětí může být nutný o stupeň větší průřez, i když to tabulka nevyžaduje.
- Staré hliníkové rozvody mají jiná pravidla – hliník vede hůř než měď a spoje časem povolují. Při rekonstrukci je nejlepší volbou kompletní výměna za měď.
- Elektroinstalaci svěřte elektrikáři. Návrh obvodů, zapojení i revize patří do rukou osoby s odbornou způsobilostí. Tento článek slouží k orientaci při nákupu materiálu a kontrole nabídek.
Nejčastější otázky
Můžu na světla použít kabel 2,5 mm²?
Ano, technicky to ničemu nevadí (větší průřez není chyba). Je to ale dražší a s 2,5 mm² se hůře pracuje v instalačních krabicích. Norma pro světelné obvody počítá s 1,5 mm² a jističem 10 A.
Kolik zásuvek smí být na jednom okruhu?
Nejvýše 10 zásuvkových vývodů na jeden obvod jištěný 16 A. Pro spotřebiče nad 2 000 W (pračka, myčka, sušička) norma předepisuje samostatný obvod.
Jaký kabel na přívod k sporáku?
Třífázový sporák nebo varnou desku připojíte kabelem CYKY-J 5×2,5 s trojfázovým jističem 16 A.
Co znamená CYKY-J a CYKY-O?

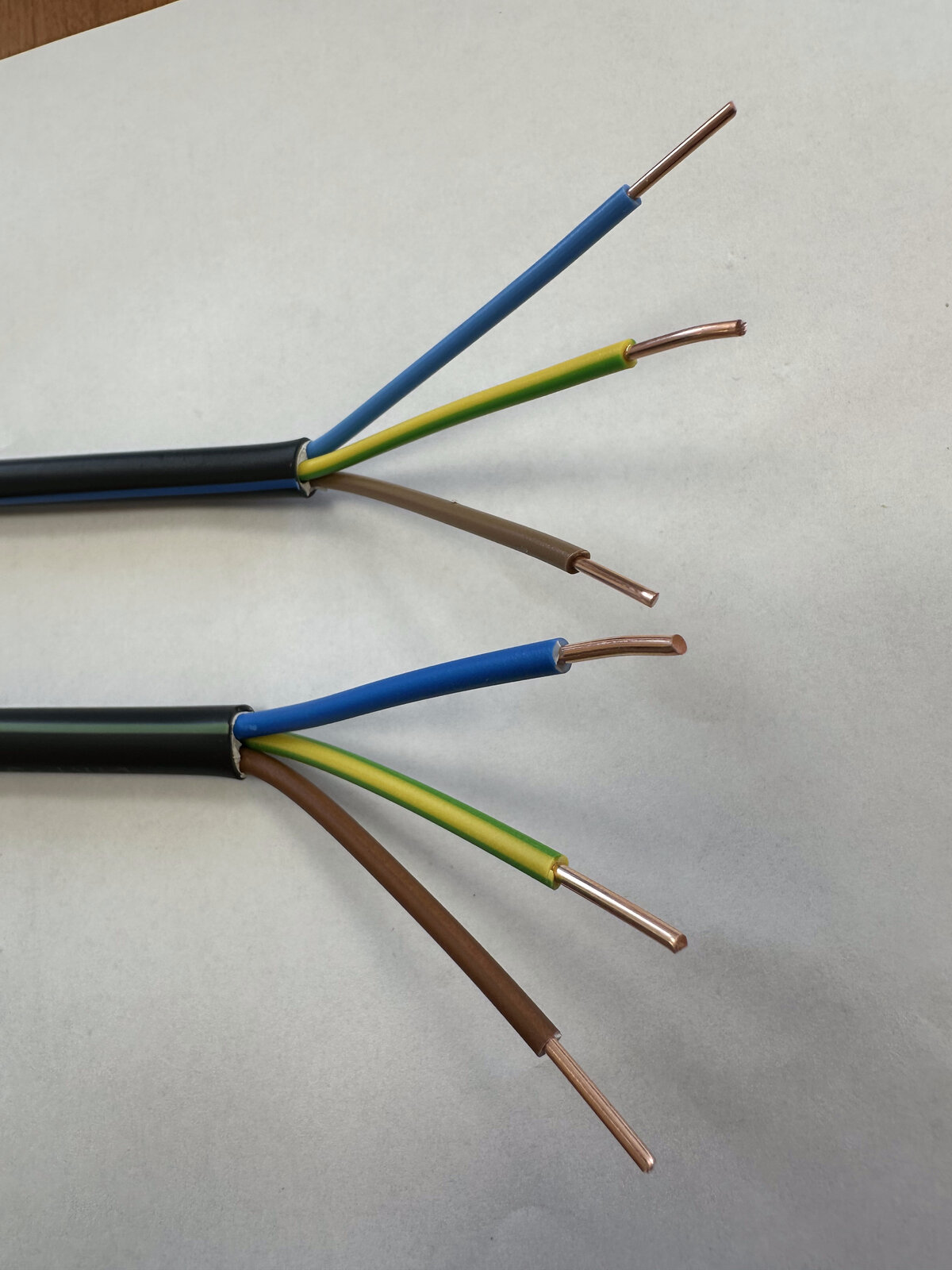

CYKY je nejrozšířenější instalační kabel s měděnými jádry a PVC izolací. Písmeno J označuje provedení se žlutozeleným ochranným vodičem (zásuvky, spotřebiče), O bez něj (typicky vedení k vypínačům).
Kde materiál pořídit
V našem e-shopu najdete vše z tabulky skladem a za ceny, které denně srovnáváme s trhem:

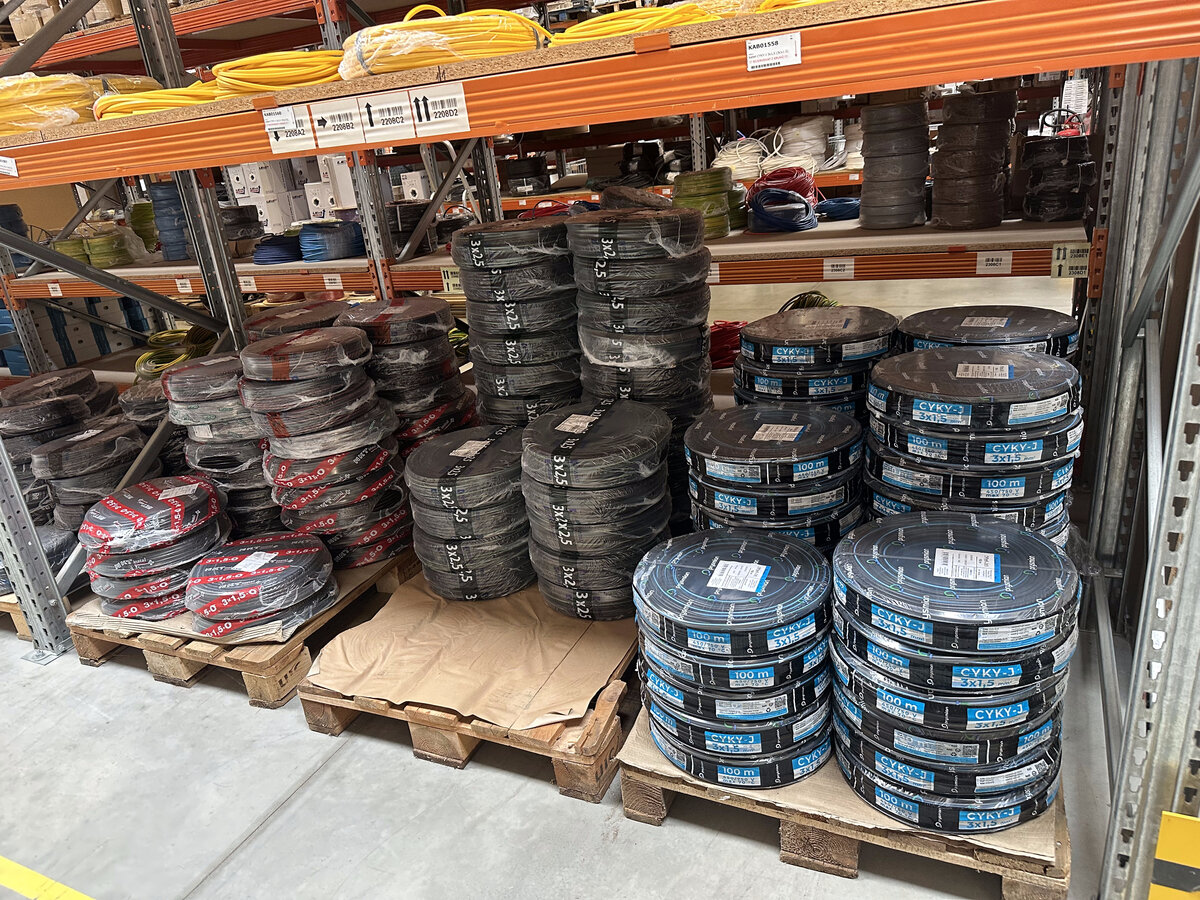

- Instalační kabely CYKY – metráž 3×1,5, 3×2,5, 5×2,5, 5×6 i 4×10
- Jističe a chrániče – EATON, Noark
- Zásuvky a vypínače ABB – řady Tango, Zoni, Levit
- Instalační krabice KOPOS
Skladové zboží odesíláme do 24 hodin, doprava zdarma od 1 400 Kč. A pokud si nejste jistí výběrem, ozvěte se nám – rádi poradíme.
Článek má informativní charakter a nenahrazuje projektovou dokumentaci ani odborné posouzení. Elektroinstalační práce svěřte vždy osobě s odbornou způsobilostí dle platné legislativy.
