Jaký jistič na zásuvky a světla? A kdy potřebujete proudový chránič?

Jistič a průřez vodiče jsou nerozlučná dvojice – jistič chrání vedení před přetížením a zkratem. Jakou hodnotu tedy zvolit pro zásuvky, jakou pro světla a co po vás bude chtít revizní technik ohledně proudových chráničů? Vše má jasná pravidla v normách ČSN 33 2130 ed. 4 (vnitřní rozvody) a ČSN 33 2000-4-41 ed. 3 (ochrana před úrazem elektrickým proudem).

Tento článek navazuje na náš průvodce průřezy vodičů – doporučujeme číst oba společně.

[

Základní pravidlo: B16 na zásuvky, B10 na světla

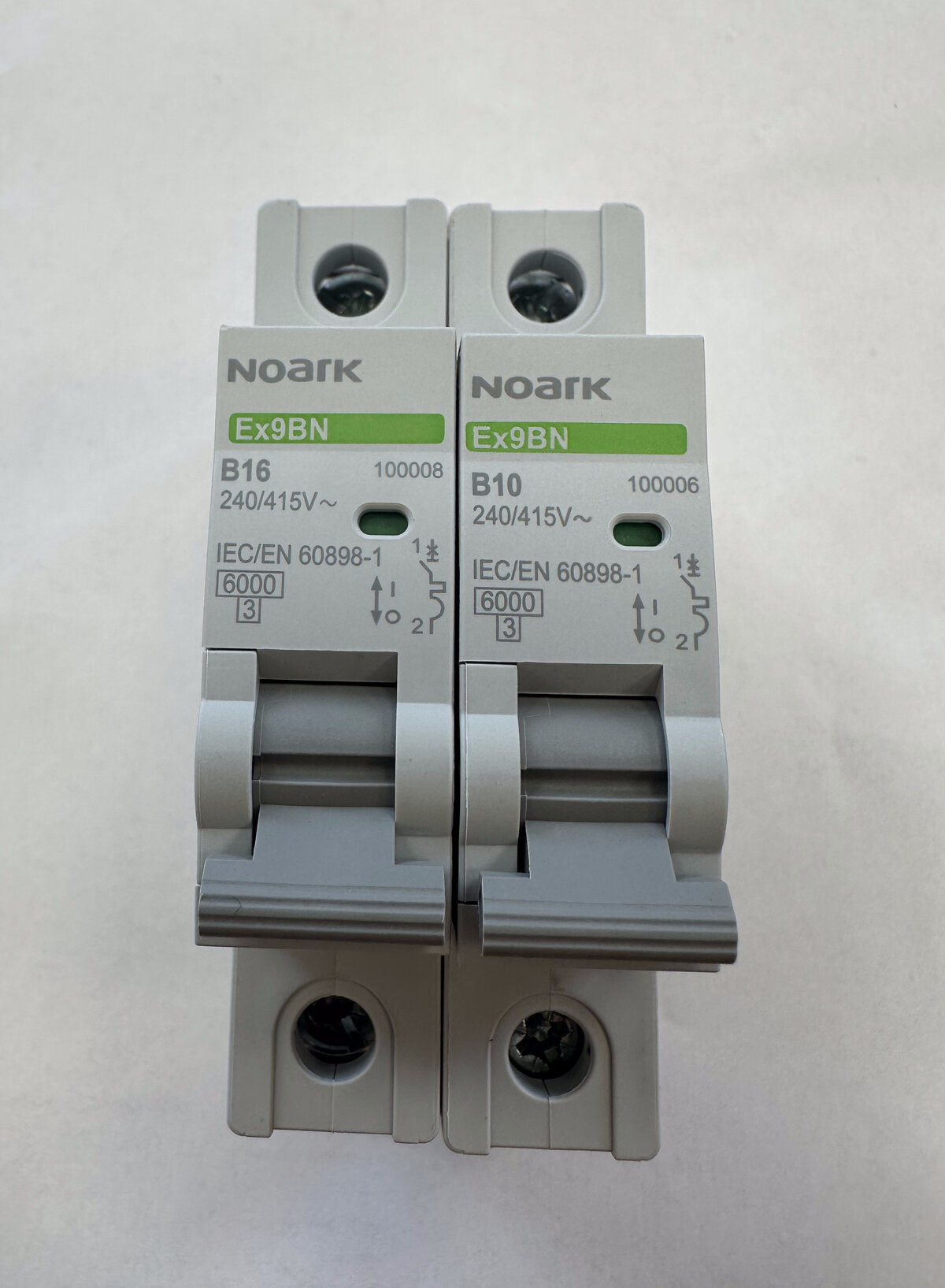

• Zásuvkové obvody (kabel CYKY-J 3×2,5) jistíme jističem B16 – tedy 16 A s vypínací charakteristikou B.
• Světelné obvody (kabel CYKY-J 3×1,5) jistíme jističem B10 – 10 A, charakteristika B.

Co znamená písmeno B? Vypínací charakteristika určuje, při jakém násobku jmenovitého proudu jistič okamžitě vypne. Charakteristika B (3–5× In) je standard pro domovní obvody. Charakteristiku C (5–10× In) použijete jen u spotřebičů s vysokým rozběhovým proudem – typicky čerpadla, kompresory nebo dílenské stroje.

Kompletní nabídku jističů EATON a Noark najdete v kategorii Jističe.

Novinka v normách: chránič i na světla

Zásadní změna, o které řada domácích kutilů neví: od účinnosti ČSN 33 2000-4-41 ed. 3 (leden 2018) musí být v bytech a domech doplňkovou ochranou proudového chrániče s vybavovacím proudem nejvýše 30 mA vybaveny:

1. zásuvkové obvody do 32 A (to platilo už dříve),
2. nově i světelné obvody v prostorách určených pro samostatnou domácnost.

A pozor na zásadní detail, který řada kutilů (a bohužel i některých elektrikářů) přehlíží: každý světelný obvod musí mít svůj vlastní chránič. Platí pravidlo jeden světelný obvod = jeden chránič – více světelných okruhů za společným chráničem nesmí být. Důvod je jednoduchý: obvody za společným chráničem se vzájemně ovlivňují a porucha v jednom by zhasla světla v celém bytě, což je samo o sobě nebezpečná situace (pád na schodech, panika).

Prakticky to znamená, že při nové instalaci nebo rekonstrukci vám revizní technik bez správně řešených chráničů na světelných okruzích revizi nepodepíše. Proudový chránič přitom nechrání kabel (to dělá jistič), ale člověka – reaguje na unikající proud, například když se dotknete poškozeného spotřebiče.

Jak to zapojit: dvě cesty

1. Zásuvky: centrální chránič + řada jističů

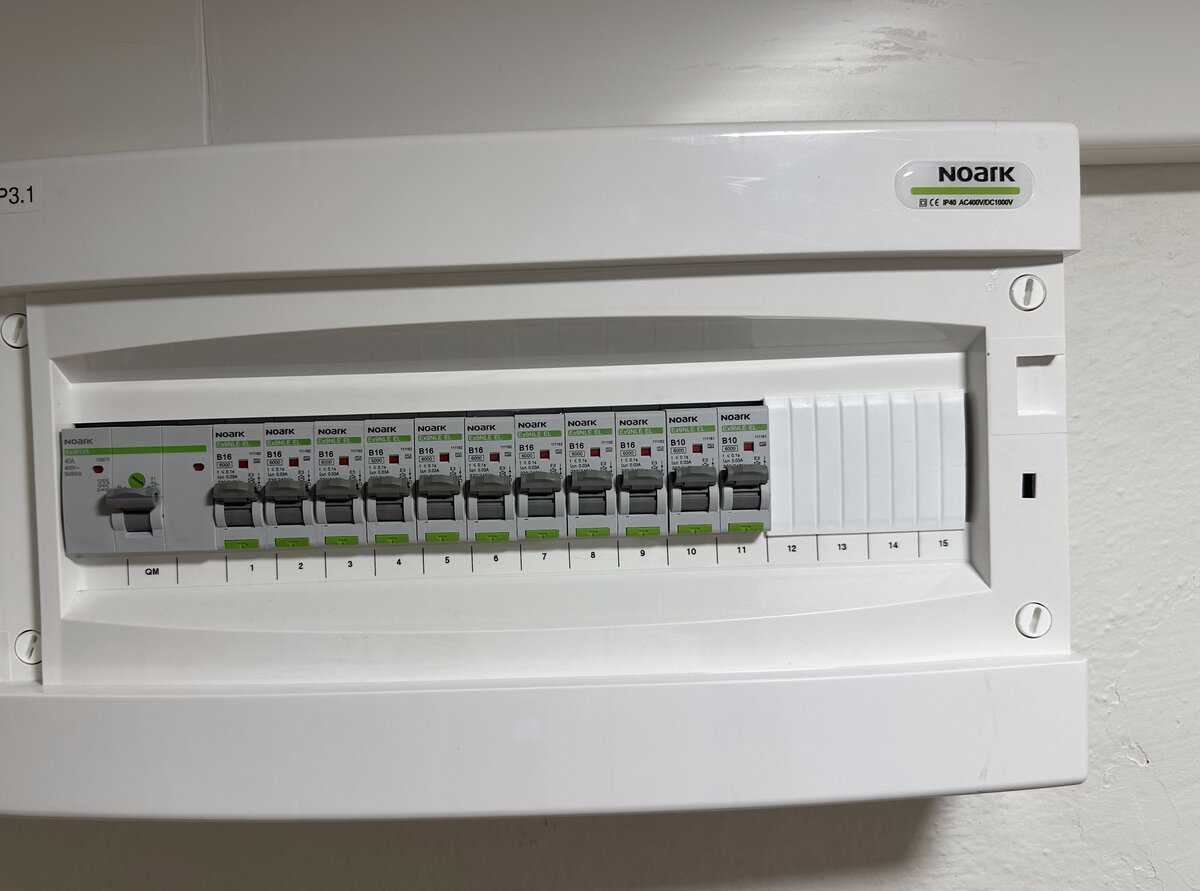

Pro zásuvkové obvody je stále přípustné klasické řešení: jeden proudový chránič 30 mA a za ním skupina jističů B16. Je to levnější varianta, má ale slabinu – při poruše na jednom okruhu vypne chránič všechny zásuvky za ním. Stojí u ledničky plné jídla za zvážení; doporučuje se proto zásuvky rozdělit alespoň do dvou skupin s vlastními chrániči. Chrániče najdete v kategorii Proudové chrániče.

Pro světelné obvody toto řešení použít nelze – jak jsme si řekli, každý světelný okruh musí mít chránič vlastní.

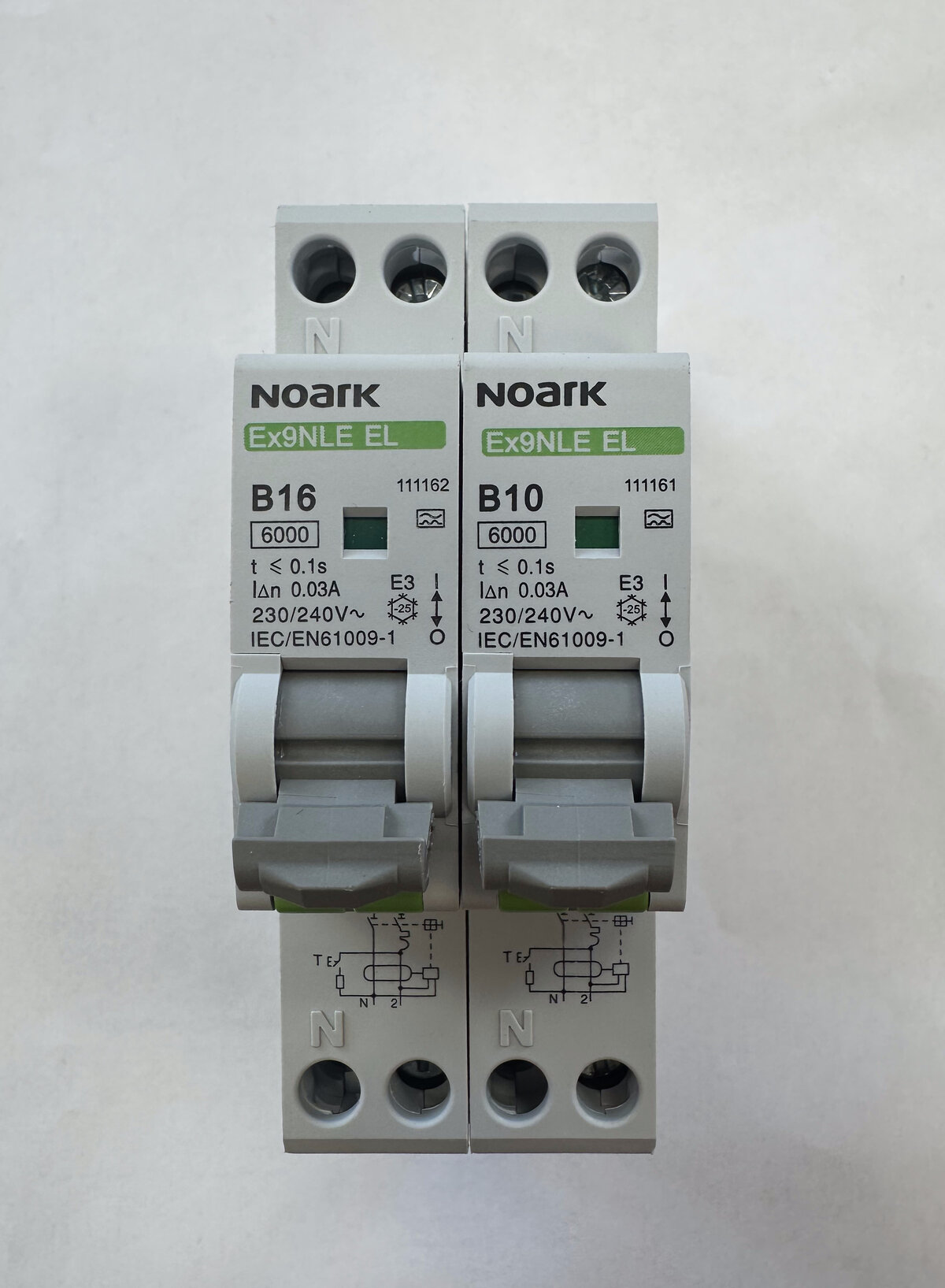

2. Světla (a ideálně vše): kombinovaný chránič s jističem (RCBO)

U světelných okruhů vede jediná praktická cesta přes kombinovaný chránič s jističem – jeden přístroj, který v sobě spojuje jistič i proudový chránič. Elektrikáři mu neřeknou jinak než „kombifíčko". Výhody:

• Splňuje pravidlo „jeden světelný obvod = jeden chránič" bez zabrání půl rozvodnice.
• Porucha vypne jen jeden okruh – zbytek bytu svítí a lednička běží dál.
• Snadné hledání závady – hned vidíte, který okruh vypadl.
• V provedení 1P+N zabere jen jeden modul v rozvodnici, takže se vejde i do menších rozvaděčů.

Skvělý poměr ceny a kvality nabízí kombinované chrániče Noark – pro světelné okruhy zvolte variantu B10/30 mA, pro zásuvkové B16/30 mA. K nim doporučujeme rozvodnice Noark PNF/PNS, do kterých vše přehledně naskládáte.

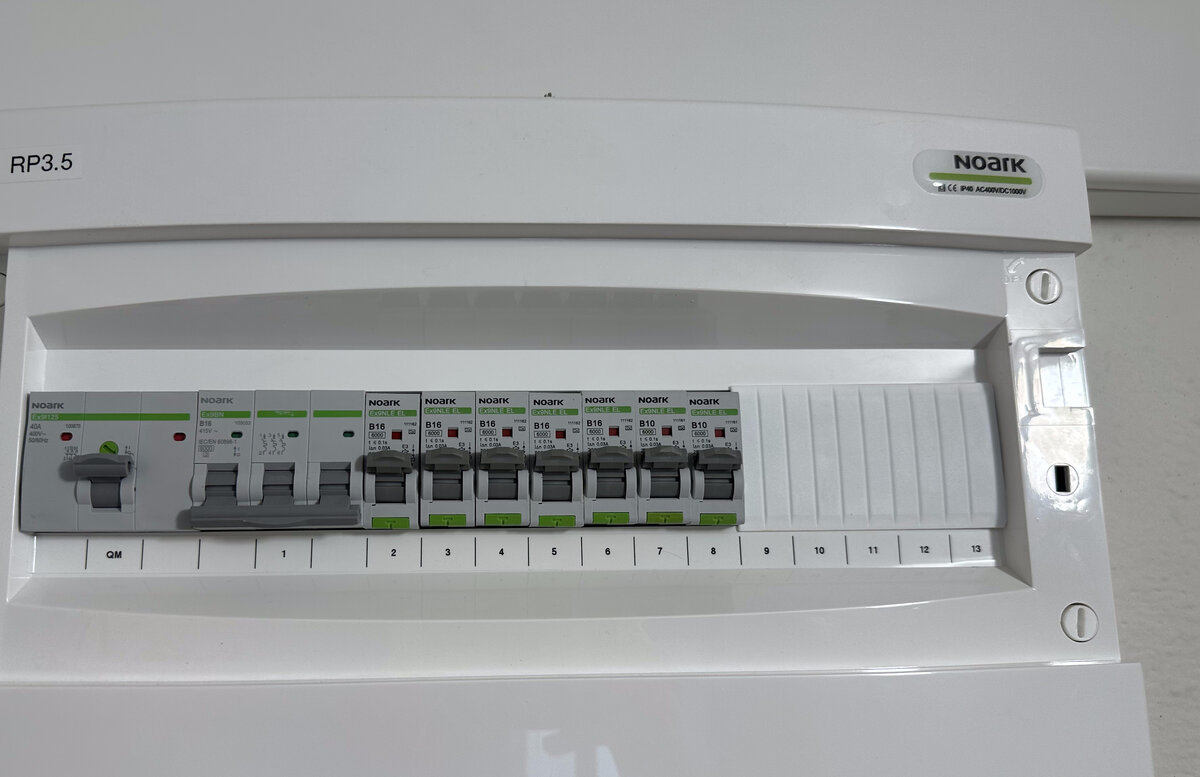

Tip: U novostavby nebo větší rekonstrukce vychází nejlépe kombinace – kritické okruhy (lednice, mrazák, kotel, akvárium) na samostatná kombifíčka, zbytek na skupinové chrániče.

Nejčastější otázky

Musím při rekonstrukci přidat chránič i na světla? Ano. Pokud děláte novou instalaci nebo zásadní rekonstrukci, platí aktuální normy – světelné obvody v domácnosti musí mít doplňkovou ochranu chráničem do 30 mA, a to každý okruh svůj vlastní. Stávajících starších instalací se povinnost zpětně netýká, dokud do nich nezasahujete.

Můžu dát všechna světla v bytě za jeden chránič? Ne. Platí pravidlo jeden světelný obvod = jeden chránič – obvody za společným chráničem by se vzájemně ovlivňovaly a porucha jednoho by zhasla celý byt. Řešením jsou kombinované chrániče (RCBO) pro každý světelný okruh.

Jaký je rozdíl mezi jističem a proudovým chráničem? Jistič chrání vedení před přetížením a zkratem. Proudový chránič chrání osoby před úrazem elektrickým proudem – hlídá unikající proud. Kombinovaný chránič (RCBO) umí obojí v jednom přístroji.

Můžu dát na zásuvky jistič C16 místo B16? V běžné domácnosti ne – charakteristika B je pro domovní obvody standard. Céčko patří ke spotřebičům s velkým rozběhovým proudem a v domovní instalaci by zhoršilo podmínky pro odpojení při poruše.

Co je selektivita a proč mě zajímá? Aby při zkratu v zásuvce vypadl jen jistič daného okruhu, a ne hlavní jistič před elektroměrem. Proto se hodnoty jističů odstupňují – např. hlavní jistič 25 A, za ním okruhy 16 A a 10 A.

Nákupní seznam pro typický byt

• Jističe B10 a B16 (EATON, Noark)
• Proudové chrániče 30 mA
• Kombinované chrániče s jističem Noark
• Svodiče přepětí – ochrana elektroniky, kterou normy u nových instalací také vyžadují
• Rozvodnice a rozvaděče
• Instalační kabely CYKY

Vše skladem odesíláme do 24 hodin, doprava zdarma od 1 400 Kč. Nevíte si rady s výběrem? Napište nebo zavolejte, poradíme vám s konkrétní sestavou do vaší rozvodnice.

Článek má informativní charakter a nenahrazuje projektovou dokumentaci ani odborné posouzení. Návrh a zapojení rozvodnice svěřte vždy osobě s odbornou způsobilostí; nová instalace podléhá výchozí revizi.
