Jak vybrat instalační kabel

Co znamená označení

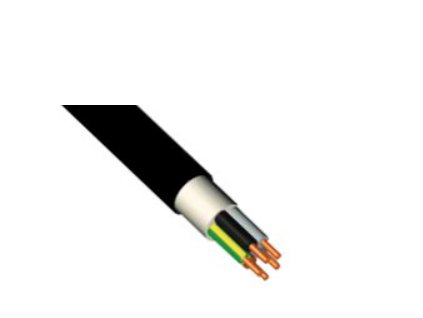

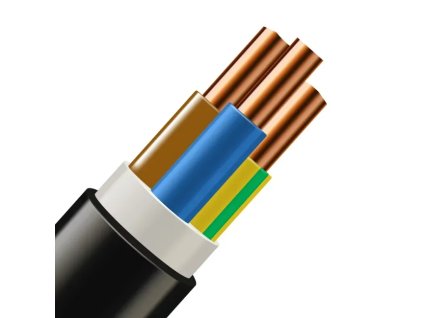

CYKY 3Cx1,5 se čte takto: C – měděné jádro, Y – PVC izolace žil, K – kompaktní výplň, Y – PVC plášť. Číslo je počet žil, C v závorce značí plné (drátové) jádro a poslední číslo průřez v mm².

Přípona -J znamená, že kabel obsahuje zelenožlutý ochranný vodič, -O že ho neobsahuje. Lo v názvu (CYKYLo) označuje ploché provedení, které se lépe vede pod omítkou.

Počet žil podle obvodu

• 2 žíly – obvody bez ochranného vodiče, například spínané fáze u svítidel
• 3 žíly – běžný jednofázový okruh: fáze, nula, ochranný vodič
• 4 žíly – třífázový obvod bez nuly
• 5 žil – třífázový obvod s nulou, nejčastější pro varné desky a podružné rozvaděče

Průřez podle jističe

Kabel se dimenzuje podle jištění obvodu, ne podle spotřebiče. Orientačně pro měděné vodiče uložené v instalační zóně: 1,5 mm² do jističe 16 A (světla), 2,5 mm² do 20 A (zásuvky), 4 mm² do 25 A, 6 mm² do 32 A, 10 mm² do 50 A.

Jsou to hodnoty orientační – návrh patří elektrikáři. Delší trasa znamená větší úbytek napětí, souběh více kabelů v jedné trubce zase horší chlazení, a obojí může průřez posunout o stupeň nahoru.

Na co si dát pozor při pokládce

• Nepokládejte přímo do země – na to je kabel CYKY určený jen v chráničce. Do volné země patří zemní kabel.
• Dodržujte instalační zóny, ať je později kabel k dohledání a nikdo do něj nevrtá.
• Minimální poloměr ohybu je zhruba čtyřnásobek průměru kabelu.
• Kabely na metry posíláme jen po předplatbě – jde o zboží upravené na přání, dobírka u nich není možná.
