Co k čemu slouží

Pomocný a signalizační kontakt

Cvakne se z boku k jističi nebo motorovému spouštěči a hlásí jeho stav – sepnuto, vypnuto, případně vybaveno poruchou. Vede se z něj slabý signál na signálku v rozvaděči nebo do nadřazeného systému. Silový obvod nespíná.

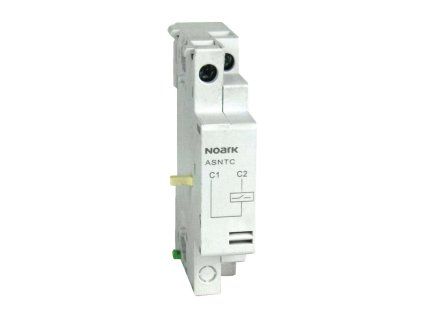

Vypínací spoušť

Přivedením napětí na svorky přístroj okamžitě vypne. Slouží k dálkovému nebo nouzovému odpojení – typicky z tlačítka central stop u dveří dílny nebo kotelny.

Podpěťová spoušť

Funguje obráceně: přístroj drží sepnutý jen dokud je na spoušti napětí. Při výpadku okamžitě vypne a po obnovení napájení se sám nezapne.

To je zásadní u strojů – míchačky, pily, lisy. Bez podpěťové spouště by se stroj po obnovení proudu rozeběhl sám, i když u něj mezitím někdo stojí s rukama v nebezpečné zóně.

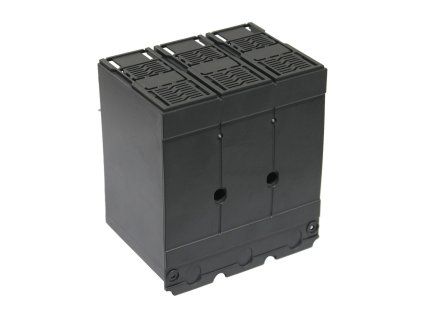

Kryt svorek

Zakryje připojené silové vodiče kompaktního jističe. Zvýší krytí přístroje a zabrání nechtěnému dotyku živých částí při práci v rozvaděči.

Zámek s klíčem

Nahradí běžnou západku rozvodnice. Používá se v nájemních domech, dílnách a všude, kde je rozvaděč veřejně přístupný a nemá do něj sahat kdokoli.

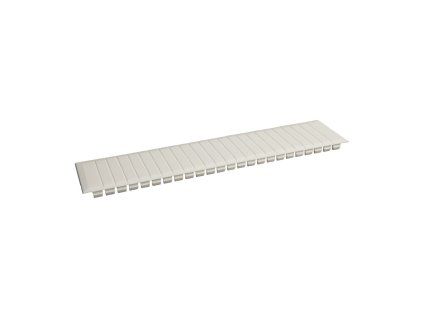

Záslepka a svorkovnice

Záslepka zakryje nevyužitý výřez v rozvodnici – dovnitř nepadá prach a nelze sáhnout na živé části. Dodatečná svorkovnice přidá místo pro připojení ochranných a středních vodičů tam, kde původní kapacitně nestačí.

Na co nezapomenout

• Příslušenství je vázané na typovou velikost přístroje – doplněk pro Ex9M1 nesedne na Ex9M2.
• Na jeden přístroj jde obvykle nasadit až 3 pomocné kontakty a současně nejvýš 2 spouště.
• Spoušť i pomocný kontakt zabírají v rozvaděči místo – počítejte s tím při návrhu.
