Jak vybrat pojistkový odpojovač

Velikost pojistkové vložky

Je součástí označení přístroje a vložka musí rozměrem sedět:

• Ex9F – vložky 8×32 mm, do 32 A
• Ex9F-14 – vložky 14×51 mm, do 50 nebo 63 A
• Ex9F-22 – vložky 22×58 mm, do 100 A

Charakteristika vložky

gG je univerzální – jistí vedení proti přetížení i zkratu. aM jistí jen proti zkratu a pustí rozběhový proud motoru; proti přetížení pak musí motor chránit něco jiného, typicky motorový spouštěč.

Stejnosměrné provedení

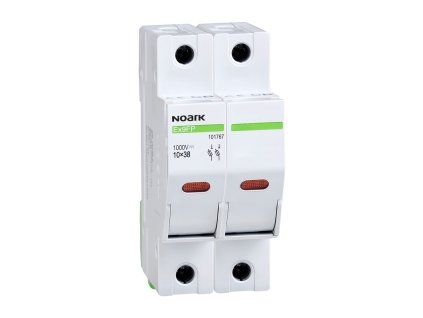

Pro fotovoltaiku je potřeba DC odpojovač Ex9FP. Stejnosměrný oblouk sám nezhasíná jako u střídavého proudu, takže běžný AC odpojovač by se při rozpojení pod zátěží mohl poškodit. DC provedení má na to konstrukci.

Proč odpojovač místo jističe

Vyklopený držák viditelně odpojí obvod – na první pohled je jasné, že je vypnuto, a nikdo to omylem nezapne. Proto se používá jako servisní odpojení u strojů a u fotovoltaických stringů.

Na co nezapomenout

• Pojistky měňte vždy ve stavu bez napětí.
• U fotovoltaiky rozpojujte bez zátěže – panely dodávají proud, dokud na ně svítí slunce.
• Mějte v rozvaděči náhradní vložky. Spálená pojistka bez náhrady znamená výpadek až do obchodu.
